Comment faire pivoter une encoche chez John Steel ?

12 septembre 2018

Brigitte vous explique comment utiliser les outils de notre éditeur de découpes sur-mesure pour faire pivoter des encoches. Pratique pour pouvoir ensuite emboîter deux pièces ensembles pour vos réalisations multi-matières. C’est parti…

Vous vous souvenez de l’astuce de l’encoche pour réaliser une forme en U avec le configurateur ? Et bien figurez-vous qu’aujourd’hui nous allons voir comment utiliser la découpe d’une forme rectangulaire pour pouvoir réaliser une encoche et lui donner l’angle qu’on veut. Quand on vous dit que l’éditeur de découpe est puissant, ce n’est pas une blague !

Découvrez comment pivoter une encoche à 45° en vidéo

Voici un petit tutoriel en vidéo qui vous montre toutes les étapes à suivre pour faire une encoche dans votre pièce et la faire pivoter pour lui donner l’angle dont vous avez besoin. Vous pouvez retrouver les explications en détail plus bas.





Dessiner ma forme



Faire pivoter sa découpe : explications

On va partir d’un exemple très simple : la découpe d’une encoche que nous allons pivoter à 45° dans une plaque rectangulaire de 150 x 75 mm. Mais vous pouvez faire la même astuce avec n’importe quel angle et taille de pièce.

Étape 1 – Choisissez votre matériau et l’épaisseur de la plaque puis sélectionnez la forme rectangle dans le configurateur.

Configurateur John Steel : choisir la forme



Étape 2 – Saisissez les dimensions maximales de votre plaque (en millimètres) puis accéder à l’éditeur.

Configurateur John Steel : entrez les dimensions

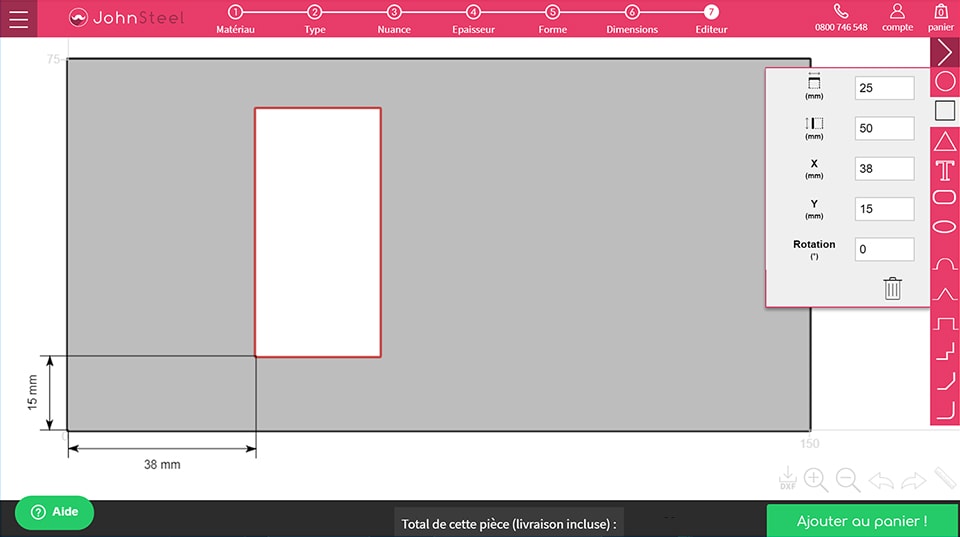

Étape 3 – Sélectionnez la découpe rectangle dans la barre d’outils à droite puis placez-la sur votre forme en cliquant n’importe où sur la plaque. Entrez les dimensions du rectangle (ici nous avons choisi de découper une encoche de 25 mm de large).

Pivoter une encoche étape 1

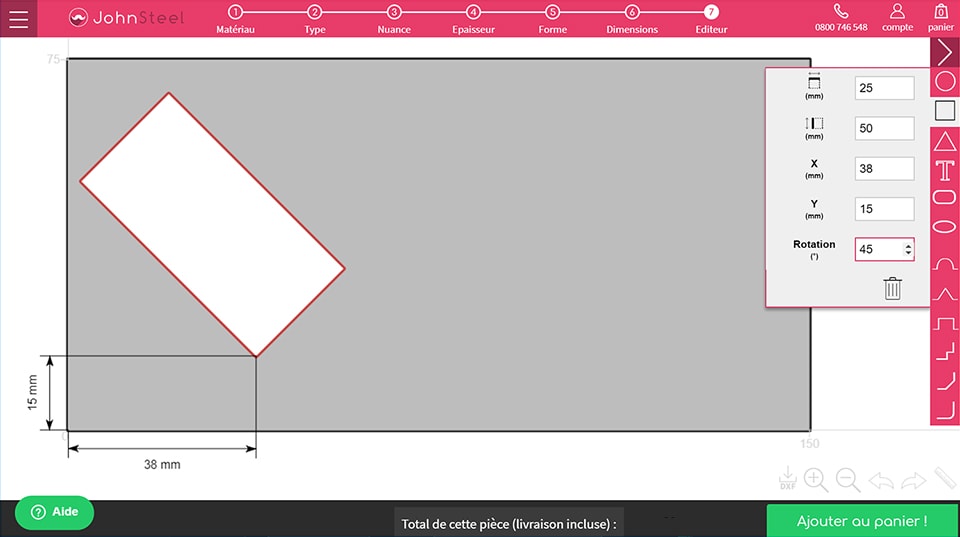

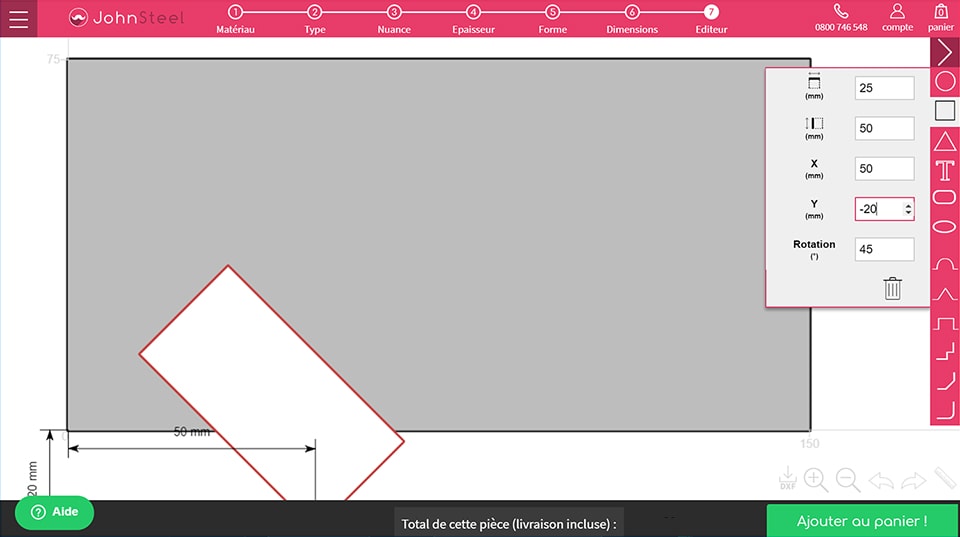

Étape 4 – Pivotez la découpe à 45° en entrant la valeur de l’angle dans le champ “Rotation” puis placez la découpe sur le bord de la pièce avec les axes X et Y.

Pivoter une encoche étape 2

Pivoter une encoche étape 4

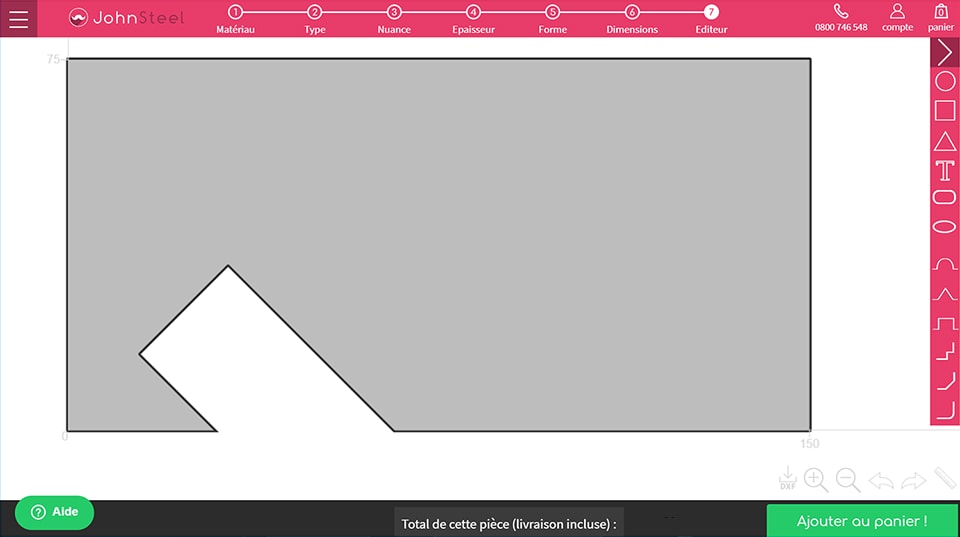

Et voilà, la pièce est dessinée avec une jolie encoche à 45°.

Pivoter une encoche



Dessiner ma forme



Je vous laisse à vos dessins et j’attends les photos de vos réalisations par mail à makers@john-steel.com avec grand plaisir 🙂

A bientôt pour de nouvelles astuces,
Brigitte.

Découvrez toutes les astuces de Brigitte pour utiliser facilement le configurateur en ligne
