Renforcer le châssis d’une voiture de drift avec une plaque d’acier sur-mesure

22 août 2018

Si vous êtes fan de sports mécaniques, vous connaissez probablement déjà le drift. Nos Steelsters du jour sont deux pilotes de drift alsaciens qui ont eu besoin d’une pièce en acier sur-mesure. Découvrez comment ils ont utilisé notre service de découpe en ligne pour renforcer le châssis de leur bolide.

Les voitures de courses subissent de nombreuses modifications pour les rendre fiables et aux normes, selon la discipline. Sur circuit, elles sont très sollicitées et il faut souvent contrôler les pièces d’usure avant la casse lors d’une compétition. Aujourd’hui, nos Steelsters ont décidé de renforcer le châssis de leur Nissan S14 avec une plaque d’acier découpée sur-mesure, dans nos ateliers.

Le métal et le drift

Pour ceux qui ne savent pas ce qu’est le drift, je vous invite à regarder cette petite vidéo. Vous allez vite comprendre pourquoi Philippe & Sébastien ont eu besoin de notre métal, pour renforcer le train arrière de leur drifteuse.





En drift, la mécanique de la voiture est très sollicitée. Les pilotes contrôlent très régulièrement la santé du moteur lors des compétitions. Mais le châssis est également très important et grâce à l’arceau il est plus rigide que d’origine. Il se déforme donc moins facilement et lors des dérapages, le châssis peut subir différentes tensions qui peuvent fragiliser, certaines pièces.

Après 8 ans de drift sans aucun soucis, nous avons pu observer une fissure au niveau du berceau arrière. Avec de nouvelles compétitions qui arrivent, il nous a fallu trouver une solution rapide et fiable, pour renforcer cette pièce.

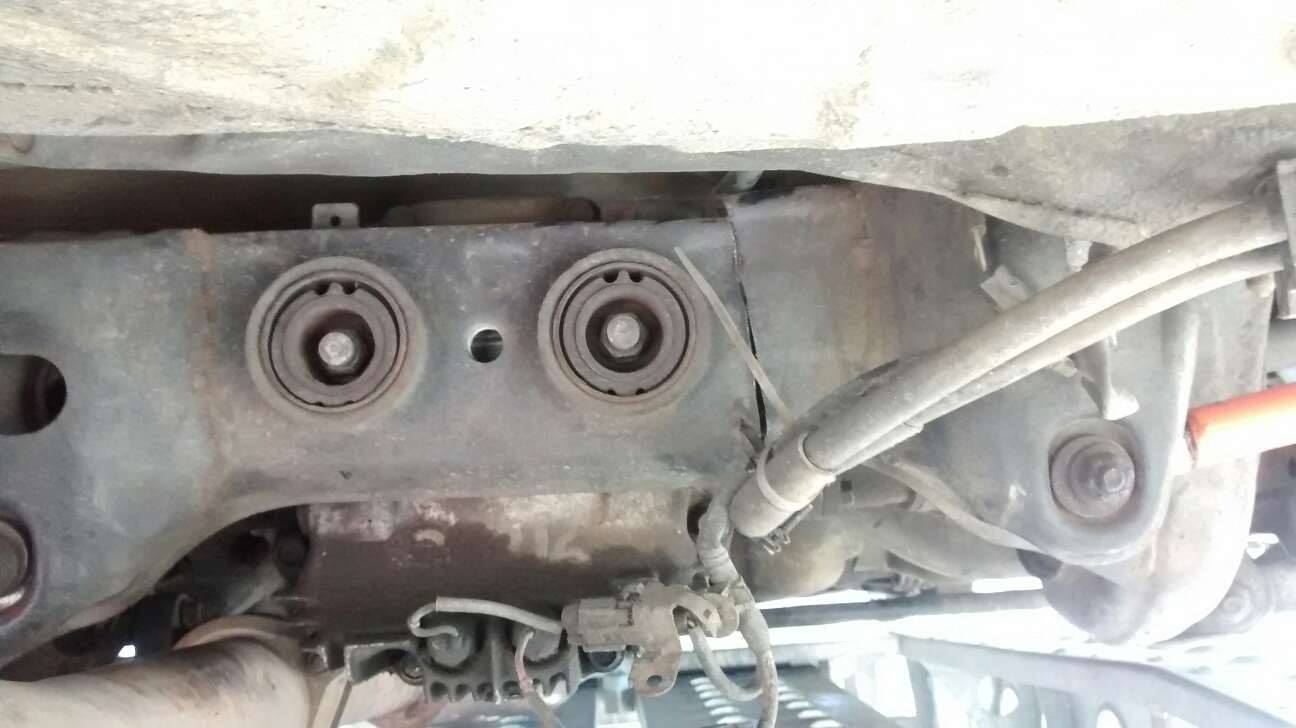

Berceau arrière Nissan S14 fissuré



Et c’est là que John entre en action !



Découper ma plaque d’acier sur-mesure

Créer un renfort de châssis sur-mesure

Nos Steelsters ont rapidement pris les mesures pour créer leur pièce dans le configurateur. Ils ont volontairement entré des dimensions légèrement supérieures à leur besoin, pour pouvoir adapter parfaitement la pièce une fois le berceau arrière démonté et ressoudé.

Nous vous rappelons que toutes les dimensions doivent être entrées en millimètres !
Exemple ici : 320 x 120 mm = 32 x 12 cm.



Nous avons fait appel à John Steel parce que le traitement de la commande et la livraison sont rapides mais aussi parce qu’il a été très facile de dessiner la pièce idéal sur mesure, grâce au configurateur en ligne. Il nous a suffit de moins de 5 minutes pour finaliser notre commande.



Schéma du renfort de châssis en acier

Schéma du renfort de châssis en acier



Plaque acier de renfort de châssis

Photo de la pièce découpée au laser



Nous avons choisi l’acier décapé et graissé S355MC de 3mm pour sa solidité et sa soudabilité. Cette plaque va servir de renfort pour le berceau arrière, il faut donc qu’elle soit très résistante pour supporter les fortes tensions du châssis lorsque la voiture est en travers.



Ajustement de la pièce en acier sur le berceau

Ajustement de la pièce en acier sur le berceau

Soudure de la pièce en acier sur le berceau

Soudure de la pièce en acier sur le berceau

Plaque de renfort soudée

Plaque de renfort soudée



Une fois la plaque soudée, nous avons ajouté des renforts supplémentaires prévus pour la Nissan S14 qui permettent de renforcer un peu plus la structure du berceau.



Ajout de renforts supplémentaires pour la solidité du berceau

Ajout de renforts supplémentaires pour la solidité du berceau

Renforts supplémentaires soudés

Renforts supplémentaires soudés



Après une session de soudure et de peinture, nous avons remonté le tout sur la voiture, direction la prochaine sortie sur circuit !



Peinture du berceau arrière renforcé

Peinture du berceau arrière renforcé

Ajout des silentblocs sur le berceau arrière de S14

Ajout des silentblocs sur le berceau arrière de la Nissan S14



Découper ma plaque d’acier sur-mesure



Si vous aussi vous êtes amateurs de sports mécaniques, dites-nous quel est votre bolide !

Et n’oubliez pas de nous envoyer des photos de vos réalisations, à makers@john-steel.com ou directement avec le formulaire de contact pour que nous puissions les partager avec la communauté des Steelsters !

A très vite,
-John-



Crédit photo de couverture : Laurent JSphotography Jacobs
Steelsters : Team D-Famous
